월별 실적 추이를 비교할 수 있는 꺾은선 그래프

안녕하세요~

이번에는 "월별 실적 추이를 비교할 수 있는 꺾은선 그래프"를 그려보겠습니다.

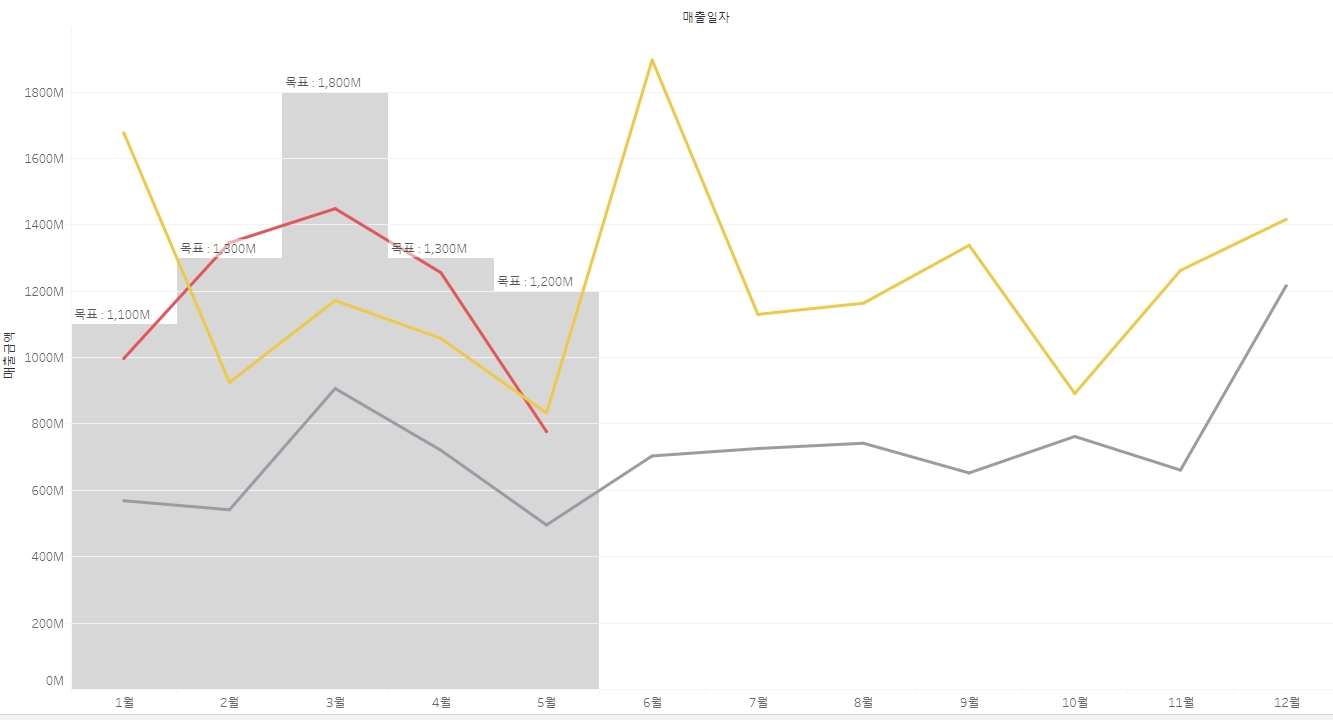

이 강의를 마치면 아래와 같은 그래프를 완성하게  거예요.



※ 이 차트는 시디즈 사업기획팀에서 사용하고 있습니다.



오늘 그리는 그래프는 아래와 같은 질문에 대한 답을 한 눈에 파악할 수 있게 표현하기에 좋습니다.

---

[내가 궁금한 것은?]

1. 매월 실적의 추이는 작년, 제작년과 비교해서 어떻게 변화하고 있는가?

2. 매월 목표를 달성하고 있는가?

---

막대그래프는 현황의 절대 금액을 서로 비교하는데 편리하다면,

꺾은선 그래프는 시간에 따른 추이를 확인할 수 있기 때문에 과거의 흐름을 토대로 앞으로를 예상해보고 싶을 때 많이 활용합니다.



이번에도 '목표 달성률을 표현하는 막대그래프'와 동일한 데이터를 사용할 것이기 때문에

2012년 5월 19일로 시간 여행을 하겠습니다!



다시 한번 데이터에 대해서 설명을 드리면,



1. 실적 데이터

 : 매출, 수주 등과 같이 실적으로 간주되는 데이터, ERP에서 데이터를 추출할 수 있어요.

2. 목표 데이터

 : 월별/사업소별 목표 와 같은 목표데이터, 자료를 작성한 다음 BPR팀에 업로드를 요청해야 해요.



'1.실적 데이터'는 시디즈의 법인매출을 2010년부터 오늘(2012년 5월 19일)까지 취합한 데이터고요.

'2.목표 데이터'는 시디즈, 퍼시스, 일룸, 팀스, 수출 이렇게 다섯 부문으로 각 월별로 되어 있습니다.



그럼, 시작해볼까요?









1. 데이터 세팅하기



   (1) 태블로 사이트 접속 : bi.fursys.com

      : 영상에서는 이미 로그인을 했었기 때문에 로그인 과정이 안나왔지만 아이디/패스워드로 로그인 한 뒤 사용해주시면 됩니다.

   (3) '탐색 → 99. Tableau sample → 태블로 그까짓거 껌이지! → 1. 실적 데이터' 이동, [새 통합 문서] 클릭

   (4) [새 데이터 원본 ] → '2. 목표 데이터' 클릭 → [데이터 원본 추가] 클릭

   (5) 1. 실적데이터의 [사업소],[대리점]을 순서대로 행 위에 놓기

   (6) '관계사' 사업소에서 각 브랜드에 해당하는대로 대리점을 중복선택 : [Shift] 또는 [Ctrl] 키를 누른채 선택

   (7) '멤버 그룹화' 기능으로 묶기

   (8) '수출사업소'의 모든 대리점 그룹화

   (9) '관계사', '수출사업소'를 선택해서 제외한 다음 남은 대리점 모두 그룹화

   (10) 새로 만들어진 [대리점(그룹)] 차원에서 '그룹 편집' 선택

   (11) 필드명, 그룹화된 대리점 명을 알맞게 변경

   (12) '□ '기타' 포함'을 선택하여 남은 대리점을 '기타'그룹으로 분류 후 '그룹편집' 창 닫기

     : ''기타'포함'을 선택하면, 그룹으로 묶여있지 않은 항목들이 모두 '기타' 그룹으로 묶임

   (13) '2. 목표 데이터'의 '목표 기준 날짜' 차원의 이름을 '매출일자'로 수정

     : 두 데이터 원본 간의 차원명을 같게해서 같은 차원을 기준으로 데이터를 연결하고자 함



※ 참고 : 목표달성률을 표현하는 막대그래프 만들기





2. 월추이 그래프 만들기(5:59~)



   (1) '1. 실적데이터'에서 [매출일자], [브랜드], [매출금액]을 동시 선택 : [Ctrl] 키를 누른채 선택

   (2) '표현 방식'을 클릭하여 권장하는 차트 선택

   (3) '마크' 영역의 [브랜드(색상)]을 밖으로 끌어서 제외

   (4) 열의 [년(매출일자)]의 ▼을 클릭하여 상단에 있는 '월'로 변경

     : 상단에 있는 '월'은 단순히 월 숫자를 문자처럼 표, 하단에 있는 '월'은 시간의 흐름에 따라 표현함

   (5) [매출일자]를 끌어 '색상' 위에 놓기

   (6) [브랜드]를 끌어 필터에 넣고, 우측에 생성된 필터 메뉴의 ▼를 클릭하여 '단일값(목록)'을 선택

     : '단일값'은 한번에 한 가지만 선택 가능하고 '다중값'은 동시에 여러 개를 선택할 수 있음

     : (목록)은 모든 항목을 화면에 리스트로 보여주며, (드롭다운)은 선택하면 목록이 나타나는 메뉴로 표현하고, (슬라이더)는 가로로 움직이면서 하나씩 선택할 수 있는 스크롤을 만듦.





3. 목표 표시하기(11:28~)



   (1) '2. 목표데이터'의 [목표금액]을 끌어서 '세부정보' 위에 올려놓기

     : 나중에 [목표금액]을 그래프 축에 영향을 주지 않고 표현하는데 사용하고자 하는 장치 개념

   (2) [브랜드] 차원 연결 활성화 : 클립 모양 클릭하여 빨간 색 표시로 변경

   (3) '분석' 탭의 [참조구간]을 끌어서 '셀' 위에 놓기

     : [참조선]은 라인으로 표현, [참조구간]은 면적으로 표현

   (4) 상단의 '값(이전)'에서 '합계(목표금액)' 선택

     : '값(이전)'은 표현하고자 하는 영역의 최대값, '값(이후)'는 표현하고자 하는 영역의 최소값하단

   (5) '레이블'에서 '사용자지정' 선택 후 오른쪽 상자에 '목표:' 텍스트 입력

   (6) 입력한 상자 오른쪽의 ▼을 클릭하여 '값' 선택

   (7) 하단의 '계산'에서 '상수'를 선택

   (8) 왼쪽에 나타난 상자에 숫자 '0' 입력 후 창 닫기





4. 보기 좋게 다듬기(14:42~)



   <연도 구분 보기 쉽게 하기>

   (1) 마크의 '색상→색상편집' 클릭

   (2) 변경을 원하는 항목을 선택 후 우측에서 원하는 색상을 클릭하여 색상 변경 후 닫기



   <그래프 크기 조정하기>

   (1) '맞춤→너비 맞추기(또는 '전체보기')' 클릭

     : 너비 맞추기-그래프를 화면 폭에 맞춰서 표시

     : 높이 맞추기 - 그래프를 화면 높이에 맞춰서 표시

     : 전체 보기 - 너비와 높이를 모두 맞춰서 표시



   <숫자 정리하기>

   (1) '마크'의 [합계(목표금액)]의 오른쪽 ▼을 클릭하여 '숫자 서식...' 클릭

   (2) 숫자유형 '숫자', 소수자릿수 '0', 단위 '백만(M)' 선택 후 바깥쪽 클릭해서 닫기



※ 단계별 설명 파일 새창에서 열기







여기까지 따라하시느라 고생 많으셨어요.ㅎㅎ

동일한 데이터를 가지고도 내가 무엇을 중요하게 생각하는지에 따라서 다른 그래프를 선택하는 것이

표현에 효과적이다는 것도 이해하셨으리라고 생각합니다.



아직 어려우신가요?

그래도 조금만 더 힘내보자고요.

몇 번 이용하다보면 엑셀에서 했던 노가다(?)는 더 이상 필요없어지는 실력이 되어있을테니까요.
